Elektrozaczepy miniaturowe
Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą Elektrozaczep MINI z prowadnicą

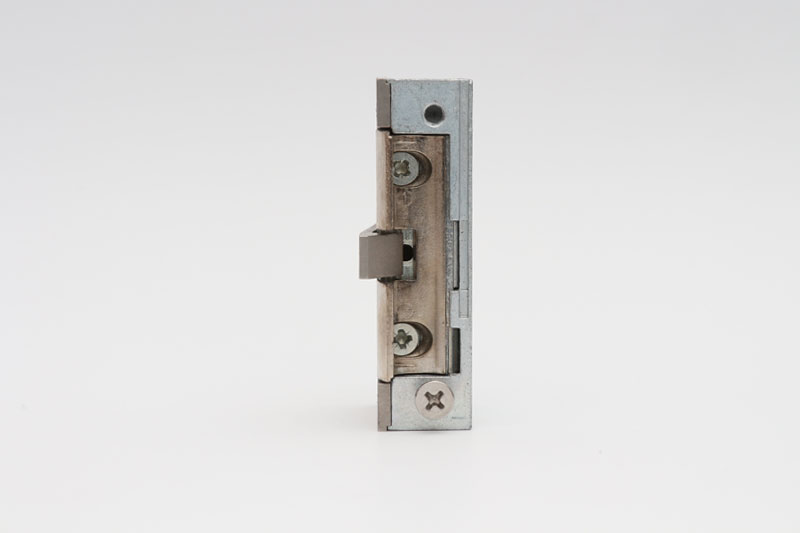

Seria MINI

Elektrozaczepy tej serii zostały zaprojektowane specjalnie do stosowania w profilach drzwi aluminiowych, plastikowych i drewnianych. Cechują się bardzo małą szerokością (16mm) oraz nietypową, radialną zapadką, która obraca się wewnątrz obudowy elektrozaczepu. Dzięki temu boczne odchylenie zapadki jest minimalne i nie jest konieczne wycinanie otworu pod zapadkę w ościeżnicy.

Elektrozaczepy mogą realizować dodatkowe funkcje i pracują przy szerokim zakresie napięć zasilających, cechują się przy tym niskim poborem mocy.

Układ elektryczny elektrozaczepów zabezpiecza przed uszkodzeniem elektrozaczepu i sterujących nim urządzeń, oraz eliminuje konieczność zachowania właściwej polaryzacji w przypadku zasilania napięciem stałym.

Specjalną odmianę elektrozaczepów wąskich stanowią elektozaczepy z prowadnicą, która zapobiega blokowaniu języka zamka między zapadką a obudową elektrozaczepu

Parametry techniczne

  • Gwarantowana wytrzymałość: 300.000 cykli otwarcie-zamknięcie
  • Max. siła boczna przy zasilaniu napięciem zmiennym AC: 160 N
  • Max. siła boczna przy zasilaniu napięciem stałym DC: 10 N
  • Odporność na zniszczenie: 3.000 N
  • Temperatura pracy: -15°C /+40°C
  • Obudowa: znal / Zatrzask: znal
  • Regulacja zapadki: 2mm
  • Głębokość zapadki: 5,4mm
  • Wykonany zgodnie z 2004/108/CE (EN 55014)
  • Odporność na korozję zgodna z normą UNI ISO 9227
  • Guaranteed 3 years

Dostępne modele

  • standardowy (normalnie zamknięty)
  • standardowy z wyłącznikiem mechanicznym
  • Rewersyjny (normalnie otwarty)
  • Standardowy z pamięcią
  • Standardowy z pamięcią i wyłącznikiem
  • Standardowy z pamięcią wewnętrzną
  • Standardowy z pamięcią wewnętrzną i wyłącznikiem
Funkcja Zasilanie Symbol
Zwykły9-16VAC/DC50.1.00.B
6-12VAC/DC50.1.00.J
12VDC50.1.00.E
24VDC50.1.00.F
Zwykły z wyłącznikiem9-16VAC/DC51.1.00.B
6-12VAC/DC51.1.00.J
12VDC51.1.00.E
24VDC51.1.00.F
Zwykły z czujnikiem9-16VAC/DC56.1.00.B
6-12VAC/DC56.1.00.J
12VDC56.1.00.E
24VDC56.1.00.F
Rewersyjny12VDC54.1.00.E
24VDC54.1.00.F
Rewersyjny z czujnikiem12VDC58.1.00.E
24VDC58.1.00.F
Z pamięcią9-16VAC/DC52.1.00.B
6-12VAC/DC52.1.00.J
Z pamięcią i z wyłącznikiem9-16VAC/DC53.1.00.B
6-12VAC/DC53.1.00.J
Zwykły z prowadnicą9-16VAC/DC50M.A.00.B
6-12VAC/DC50M.A.00.J
12VDC50M.A.00.E
24VDC50M.A.00.F
Zwykły z prowadnicą i wyłącznikiem9-16VAC/DC51M.A.00.B
6-12VAC/DC51M.A.00.J
12VDC51M.A.00.E
24VDC51M.A.00.F
Zwykły z prowadnicą i czujnikiem9-16VAC/DC56M.A.00.B
6-12VAC/DC56M.A.00.J
12VDC56M.A.00.E
24VDC56M.A.00.F
Rewersyjny z prowadnicą12VDC54M.A.00.E
24VDC54M.A.00.F
Rewersyjny z prowadnicą i czujnikiem12VDC58M.A.00.E
24VDC58M.A.00.F

ELEMENTY MOCUJĄCE

  • LISTWA KRÓTKA: 27, 28
  • LISTWA DŁUGIA: 22, 23, 26, 29, 30
  • LISTWA KĄTOWA: 24, 25

Szczegółowe informacje dotyczące elementów mocujących

WYMIARY ELEKTROZACZEPÓW

wymiary elektrozaczepów wąskich

Wymiary elektrozaczepów: a) zwykły, z zaciskami śrubowymi, b)z czujnikiem i złączem do podłączenia przewodów, c)z prowadnicą
