ELEKTROZACZEPY STANDARDOWE

Elektrozaczepy standardowe

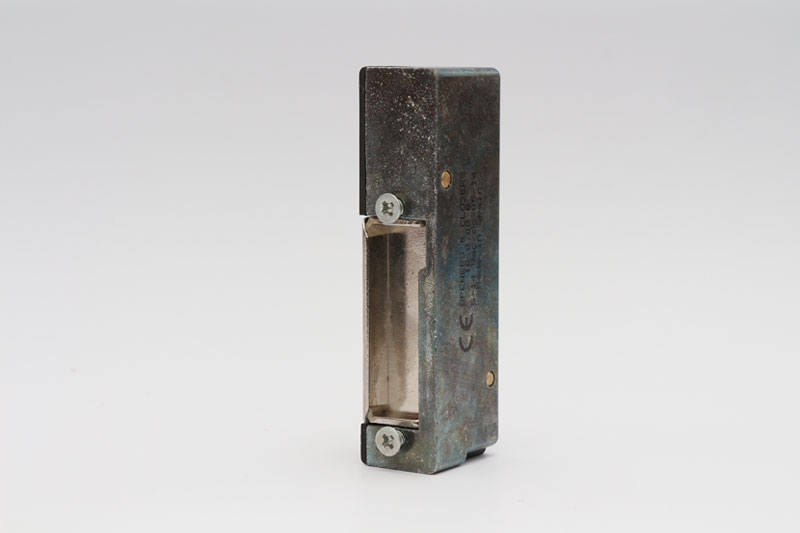

Elektrozaczep standardowy Elektrozaczep standardowy Elektrozaczep z regulacją zapadki Elektrozaczep z regulacją zapadki Elektrozaczep z regulacją zapadki Elektrozaczep z regulacją zapadki

Seria 1 i 2

Elektrozaczepy standardowe przeznaczone są do blokady drzwi w budynkach mieszkalnych, systemach domofonowych, wideodomofonowych, systemach kontroli dostępu w firmach i instytucjach.

Elektrozaczepy standardowe wykonane są w dwóch wersjach przeznaczonych do drzwi lewych i do drzwi prawych, w związku z tym należy zwrócić szczególną uwagę na typ drzwi podczas doboru elektrozaczepów.

Elektrozaczepy mogą być wyposażone w dodatkowe funkcje- regulację zapadki, wyłącznik lub pamięć. Dostępne są w wykonaniach przeznaczonych do zasilania ze źródeł o różnym napięciu i mocy, dzięki czemu mogą być sterowane przez różne sterowniki i urządzenia kontroli dostępu.

Do elektrozaczepów standardowych została zaprojektowana szeroka gama listew i kątowników mocujących, które umożliwiają montaż elektrozaczepów na większości furtek i drzwi, oraz współpracę ze standardowymi zamkami do drzwi.

Parametry techniczne

  • Gwarantowana wytrzymałość: 300.000 cykli otwarcie-zamknięcie
  • Max. siła boczna przy zasilaniu napięciem zmiennym AC: 160 N
  • Max. siła boczna przy zasilaniu napięciem stałym DC: 10 N
  • Odporność na zniszczenie: 4.000 N
  • Temperatura pracy: -15°C /+40°C
  • Regulacja zapadki: 3mm
  • Głębokość zapadki: 8,25mm
  • Obudowa: znal
  • Zapadka: znal
  • Wykonany zgodnie z 2004/108/CE (EN 55014)
  • Odporność na korozję zgodna z normą UNI ISO 9227

Dostępne modele

  • Standardowy (normalnie zamknięty)
  • Standardowy z wyłącznikiem mechanicznym
  • Standardowy z pamięcią
  • Standardowy z pamięcią i wyłącznikiem
  • Standardowy z pamięcią wewnętrzną
  • Standardowy z pamięcią wewnętrzną i wyłącznikiem
Funkcja ZatrzaskZasilanie Symbol
drzwi prawe
Symbol
drzwi lewe
Zwykły Stały 8-14VAC/DC 10.0.00.B 20.0.00.B
Stały5-12VAC/DC10.0.00.J20.0.00.J
Stały12VDC10.0.00.E20.0.00.E
Stały24VDC10.0.00.F20.0.00.F
Regulowany8-14VAC/DC10.1.00.B20.1.00.B
Regulowany5-12VAC/DC10.1.00.J20.1.00.J
Regulowany12VDC10.1.00.E20.1.00.E
Regulowany24VDC10.1.00.F20.1.00.F
Zwykły z wyłącznikiemStały 8-14VAC/DC 11.0.00.B 21.0.00.B
Stały5-12VAC/DC11.0.00.J21.0.00.J
Stały12VDC11.0.00.E21.0.00.E
Stały24VDC11.0.00.F21.0.00.F
Regulowany8-14VAC/DC11.1.00.B21.1.00.B
Regulowany5-12VAC/DC11.1.00.J21.1.00.J
Regulowany12VDC11.1.00.E21.1.00.E
Regulowany24VDC11.1.00.F21.1.00.F
Z pamięcią Stały 8-14VAC/DC 12.0.00.B 22.0.00.B
Stały5-12VAC/DC12.0.00.J22.0.00.J
Regulowany8-14VAC/DC12.1.00.B22.1.00.B
Regulowany5-12VAC/DC12.1.00.J22.1.00.J
Z pamięcią i z wyłącznikiem Stały 8-14VAC/DC 13.0.00.B 23.0.00.B
Stały5-12VAC/DC13.0.00.J23.0.00.J
Regulowany8-14VAC/DC13.1.00.B23.1.00.B
Regulowany5-12VAC/DC13.1.00.J23.1.00.J
Z pamięcią wewnętrzną Stały 9-14VAC/DC 12A.0.00.B 22A.0.00.B
Stały6-12VAC/DC12A.0.00.J22A.0.00.J
Regulowany9-14VAC/DC12A.1.00.B22A.1.00.B
Regulowany6-12VAC/DC12A.1.00.J22A.1.00.J
Z pamięcią wewnętrzną i z wyłącznikiem Stały 9-14VAC/DC 13A.0.00.B 23A.0.00.B
Stały6-12VAC/DC13A.0.00.J23A.0.00.J
Regulowany9-14VAC/DC13A.1.00.B23A.1.00.B
Regulowany6-12VAC/DC13A.1.00.J23A.1.00.J

ELEMENTY MOCUJĄCE

  • LISTWA KRÓTKA: 01, 61, 66
  • OBUDOWA NAWIERZCHNIOWA: 80, 81, 84
  • LISTWA DŁUGIA: 03, 04, 05, 20, 21, 43, 63, 64, 65, 67, 73, 74, C63, C64, C65, D3, D4
  • LISTWA KĄTOWA: 08, 09, 10, 11, 12, 13, 14, 15, 16, 17

Szczegółowe informacje dotyczące elementów mocujących

WYMIARY ELEKTROZACZEPU

wymiary elektrozaczepów standardowych

W elektrozaczepach standardowych montowana jest zapadka bez regulacji. Można ją wymienić na zapadkę regulowaną zwykłą Bk2 lub zapadkę głęboką BK3.
Zakładka głęboka Bk3 wystaje poza frontową płaszczyznę elektrozaczepu, dlatego często stosowana jest razem z nakładką ESP2, montowanej między obudową zaczepu a listwą mocującą. W ten sposób uzyskujemy elektrozaczep głęboki, który można stosować z nietypowymi zamkami do drzwi, w których język jest dłuższy niż w zamkach standardowych.

regulowana zapadka elektrozaczepu
